在VirtualLab Fusion中的可編程探測器附加組件

摘要

VirtualLab Fusions 的可編程工具為物理行為的定義提供了最大的靈活性，尤其是可定制的探測器附加組件，允許自由定義根據電磁場計算的物理量。在本次案例中，我們將簡要介紹如何使用可編程探測器附加組件，并給出兩個簡單的示例作為參考。

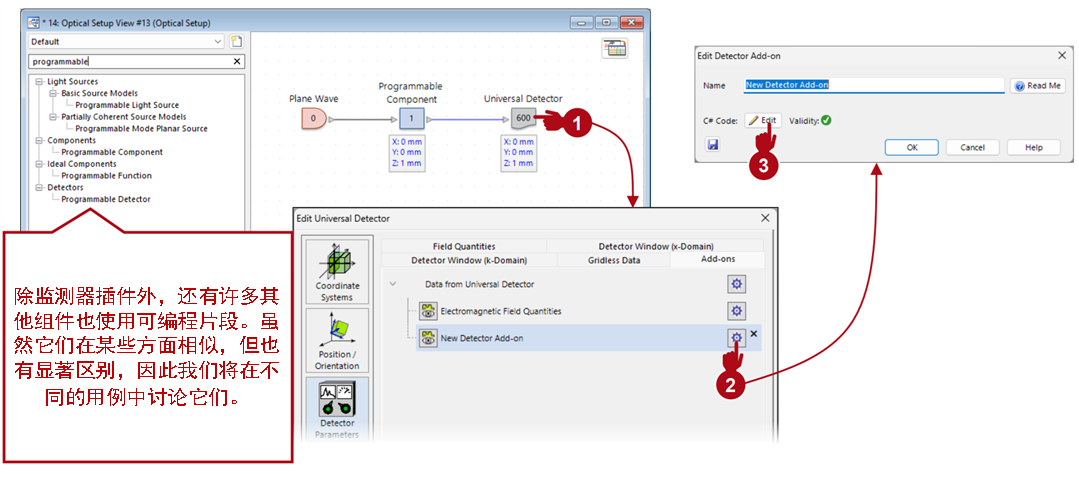

探測器附加組件的可編程片段

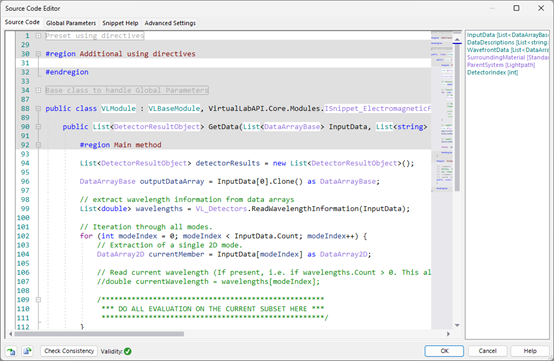

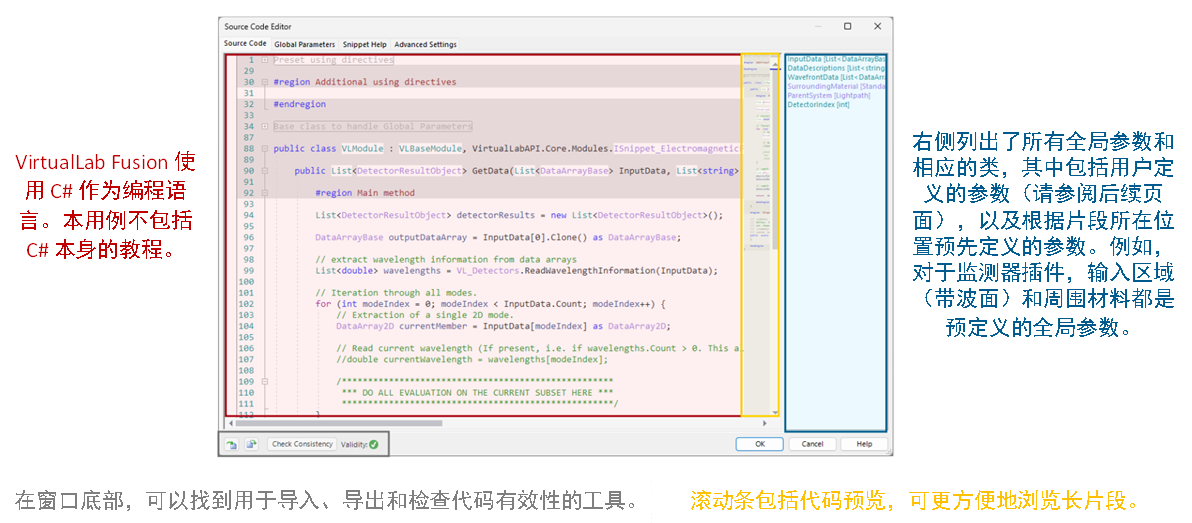

可編程片段概述 - 源代碼選項卡

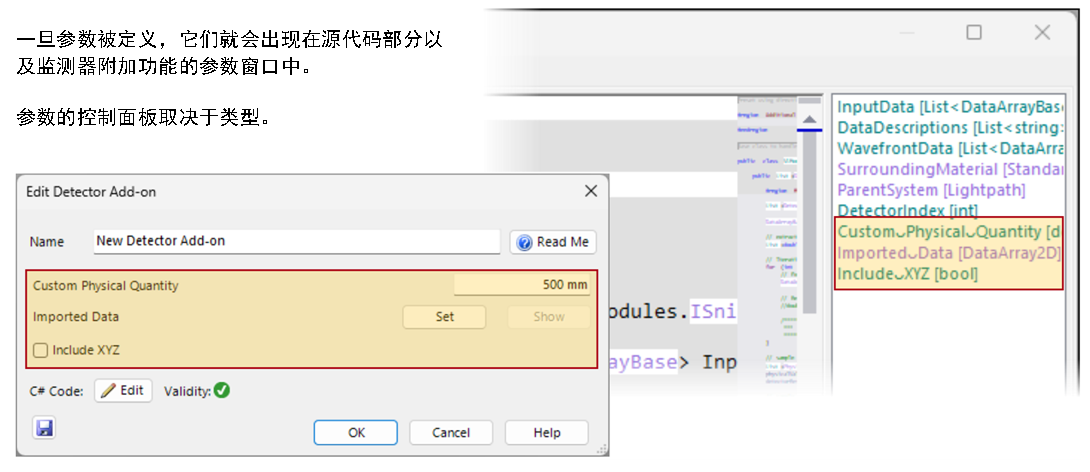

包含自定義參數

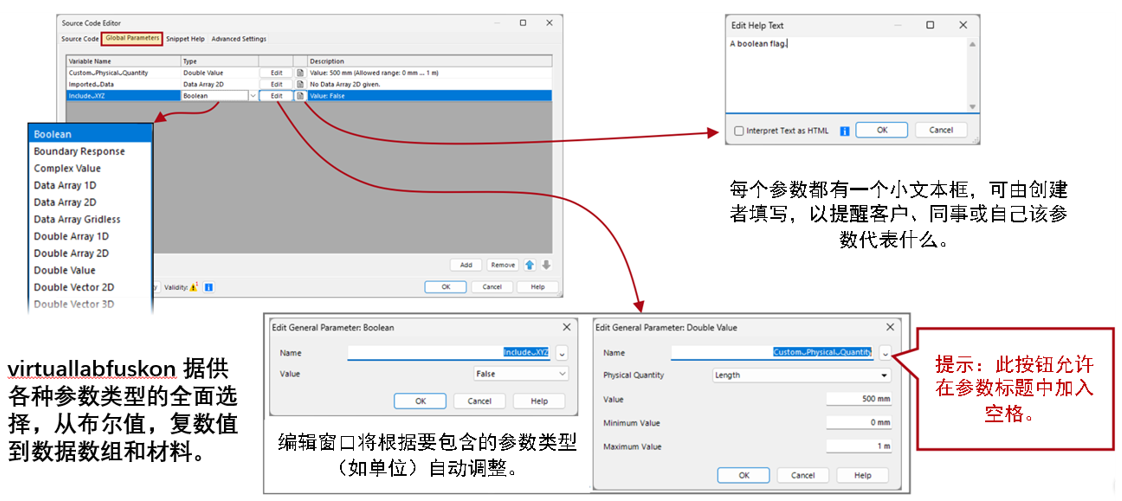

包含自定義參數

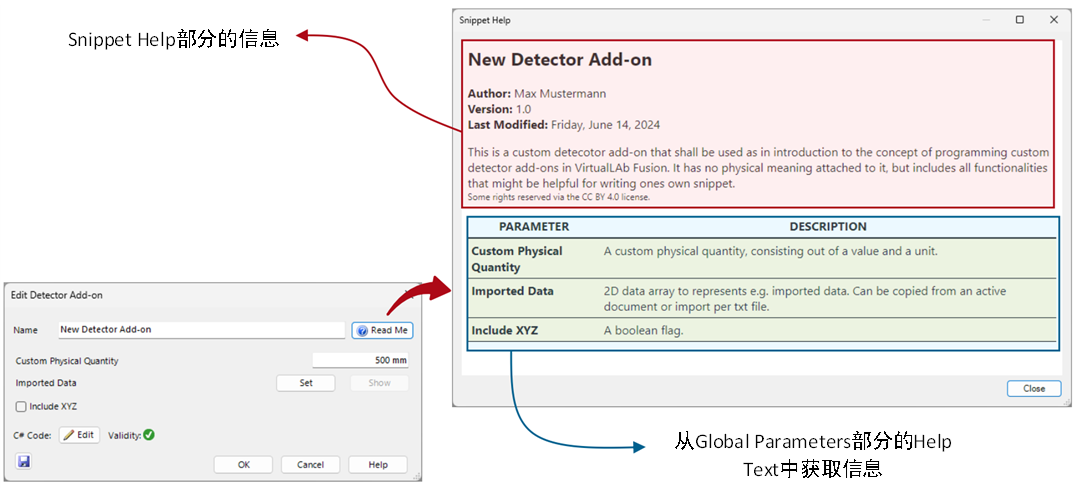

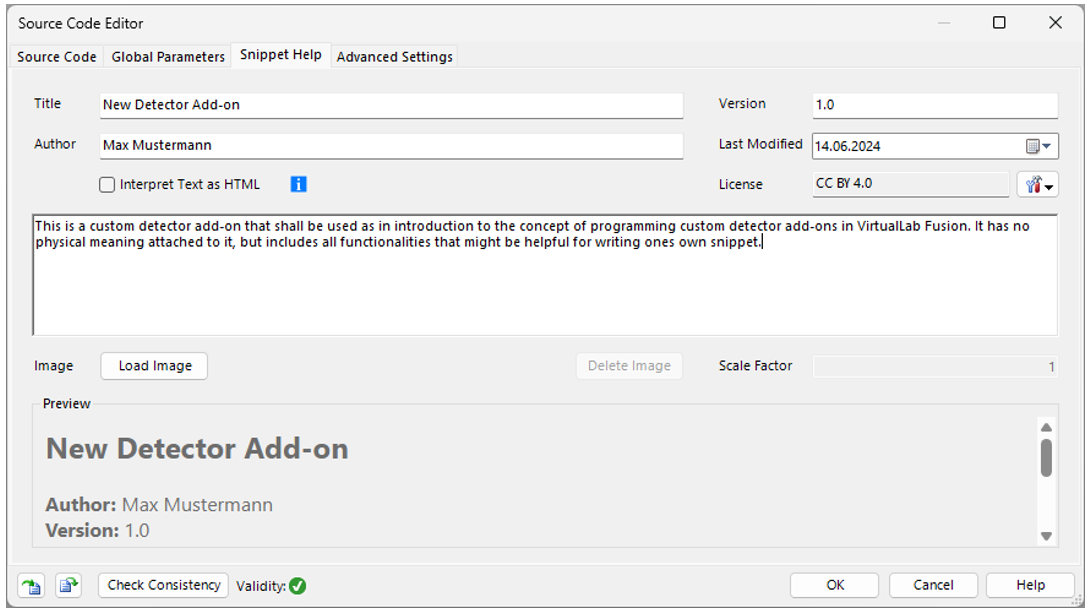

代碼幫助


由LightTrans International GmbH創(chuàng )建的代碼通常會(huì )附帶一個幫助，其中包含有用的信息，如代碼的功能簡述。

對于自定義代碼段，用戶也可以在Snippet Help部分生成這樣的文檔。一旦該頁面填滿內容，探測器添加編輯窗口中將自動出現一個按鈕。

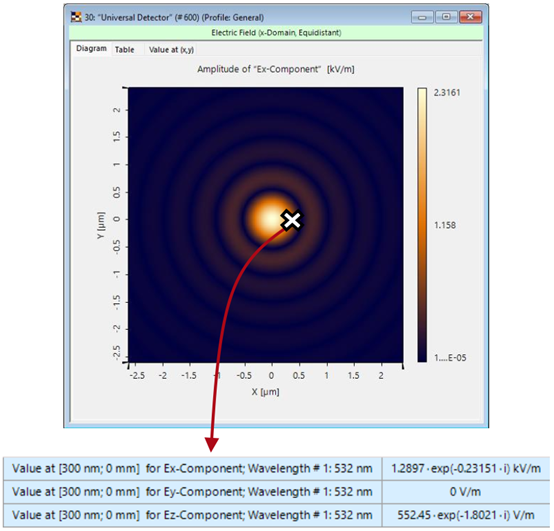

例 1：提取點的場值

任務描述


舉個簡單的例子，我們想演示一個插件，它可以檢測某個點上所有場分量的振幅和相位。為簡單起見，該插件將僅限于用于二維網格輸入的電磁場。

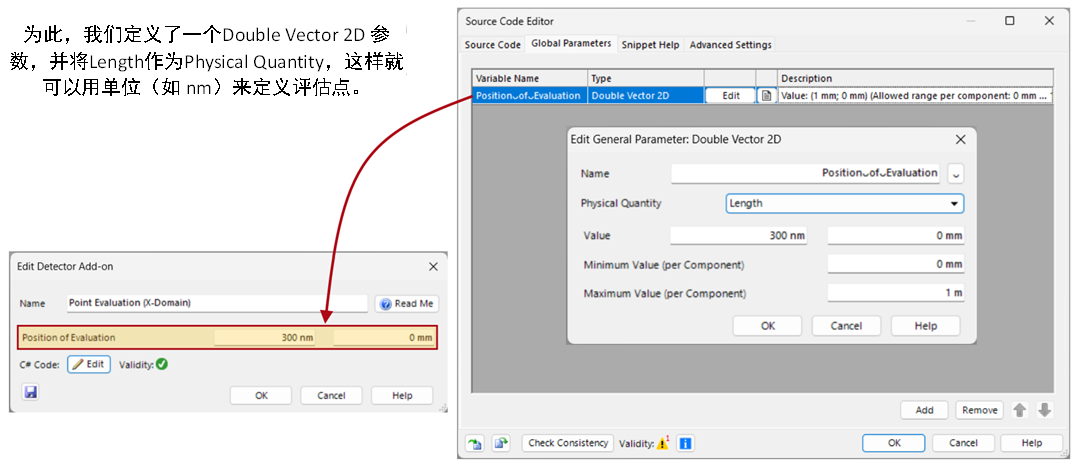

參數

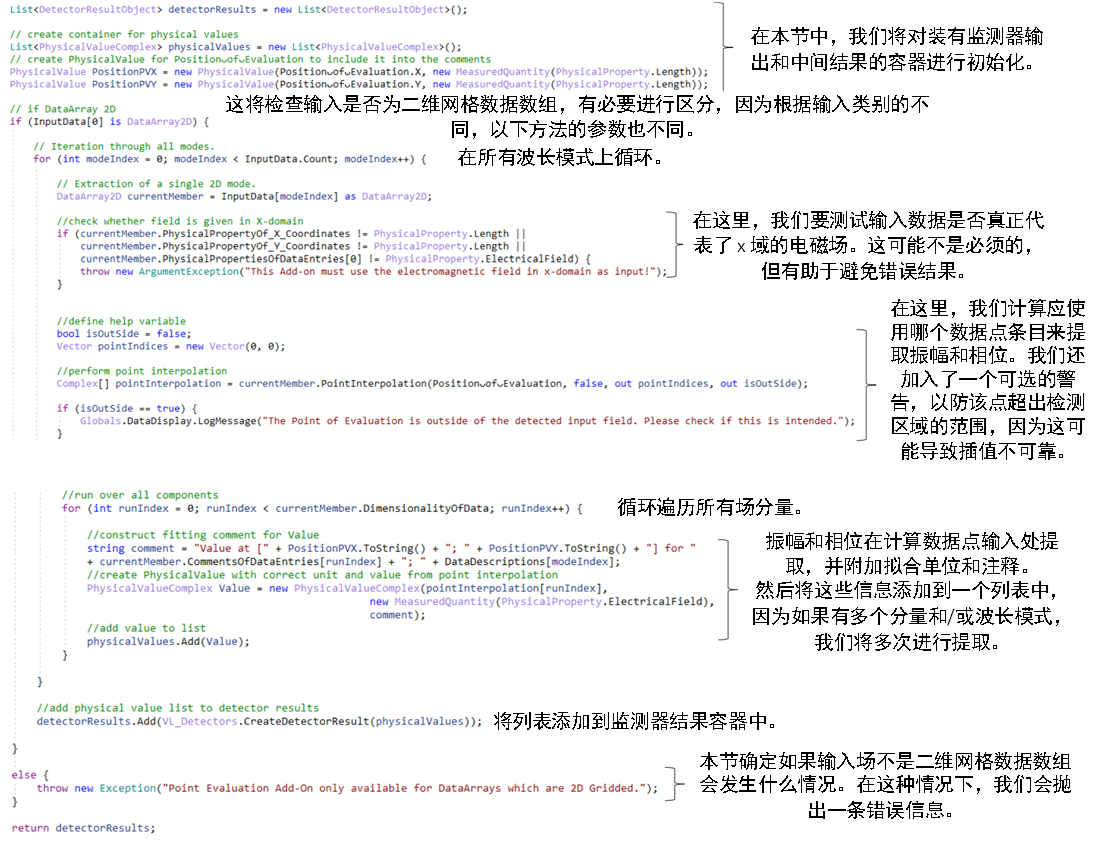

源代碼

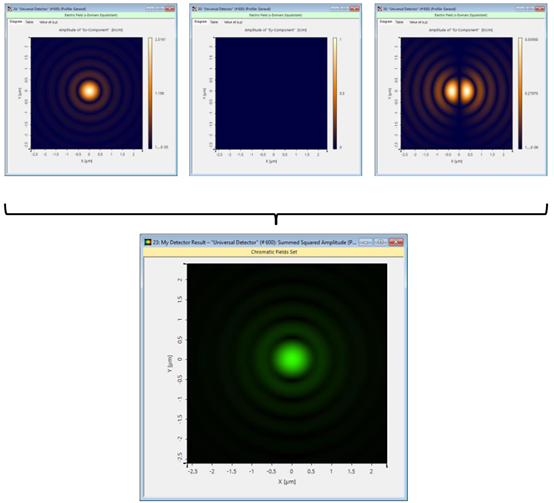

例 2：求和平方振幅

任務描述

為了實現更復雜的附加功能，我們接下來要計算輸入場的平方和振幅。該插件將自動檢測是否只有 E 場分量有效，并用一個參數用于確定插值方法。

與第一種情況類似，我們希望將輸入限制為二維網格數據陣列。如需將此概念推廣到任何類型的輸入，請參閱Summed Squared Amplitude插件的文檔。



鑒于篇幅，全文內容請點此下載
