    TechWiz LCD 3D應用:利用非相干方法分析厚層
    時間:2024-07-31 16:42來源:訊技光電作者: 技術部點擊:次打印
    通過使用非相干層的功能,用戶可以更準確地來分析在多重反射作用下的透射/反射結果。

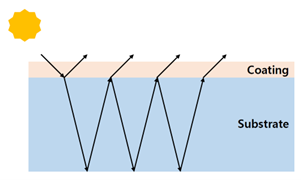

    如果在在多重反射分析中存在一個厚層,則根據波長的不同,透射/反射圖會(huì )出現振蕩的形式。

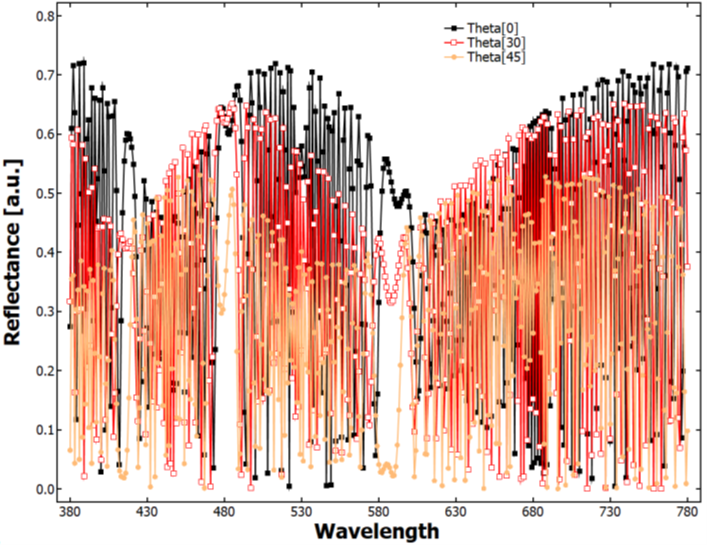

    多重反射結果

    1. 建模任務
    1.1對比是否使用非相干層功能的不同結果
    1.2結構為簡單堆棧

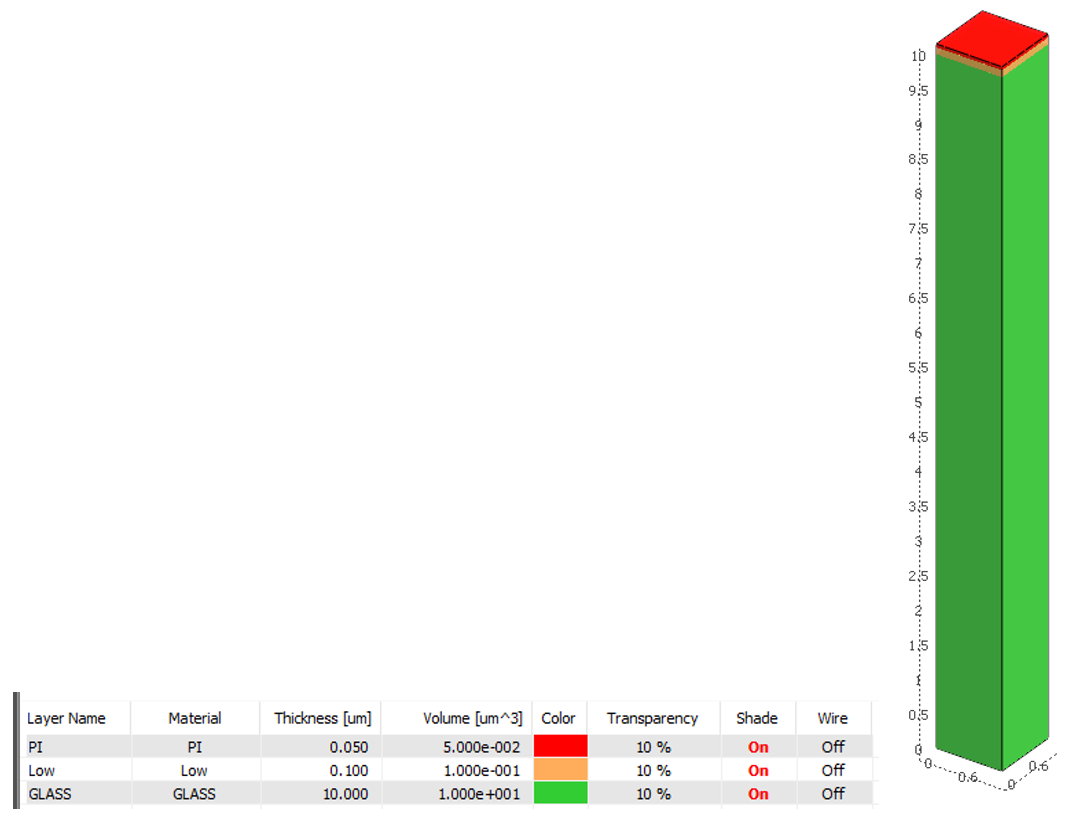

    結構
    2. 建模過程
    2.1在TechWiz Layout中創(chuàng )建結構

    2.2進行相關參數設置

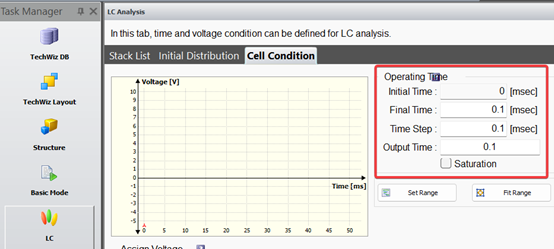

    由于結構無液晶,相關電壓參數都設置為0.1ms

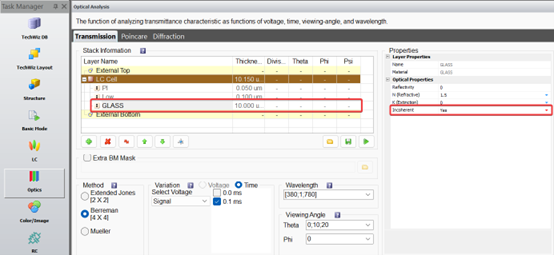

    將Glass項的Incoherent選項設置為Yes,并設置其它仿真條件

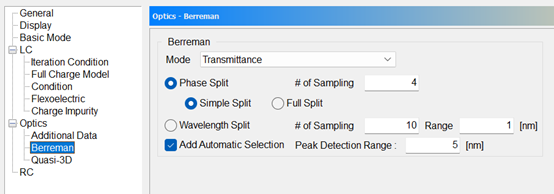

    設置Berreman路徑下的模式,其中每個選項的具體含義可以查閱軟件用戶手冊,或查閱訊技光電的書籍《TechWiz LCD 3D中文手冊》

    2.3執行運算

    3. 結果查看

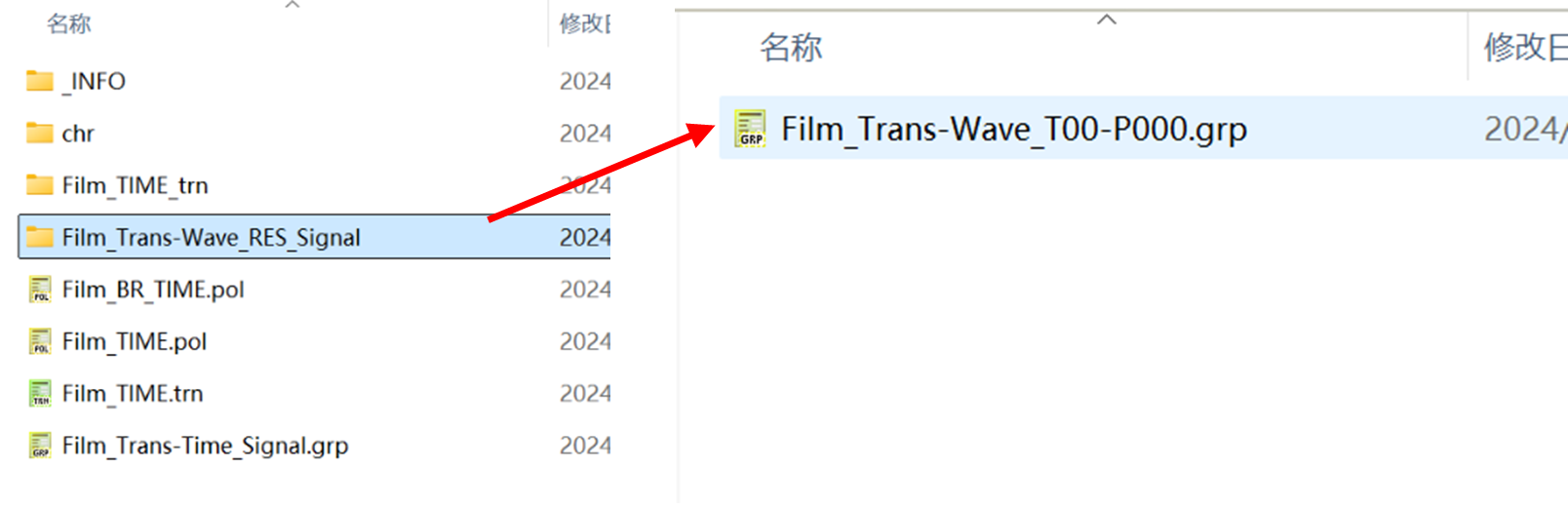

    3.1 查看結果,在Optics文件夾中,按下圖,將相關結果文件導入到TechWiz Viewer來查看
    3.2 結果對比

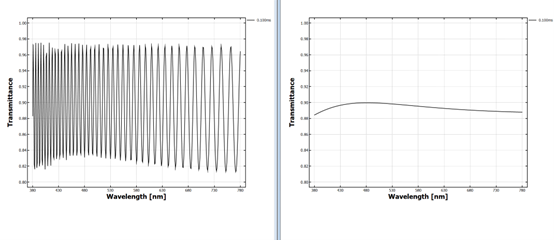

    (左)未使用“非相干層”功能         (右)使用了“非相干層”功能
