FRED光學工程仿真軟件是美國 Photon Engineering 開發的產品,與其它同類產品相比,性能更高,模塊類型豐富,性?xún)r(jià)比更具優勢。
應用領域:
FRED 運用的領域范圍非常廣泛,只要系統可以用幾何光學來描述,都可以用它來做分析,常見的應用領域為:照明系統、導光管、投影系統、激光、干涉、雜散光、鬼影分析、生物醫學、其它光學系統原型之系統設計等等,無論簡易或復雜的成像與非成像系統結構, FRED 都可以準確的建構及分析。
軟件特點:

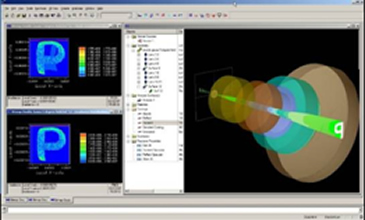

1.良好的人機操作接口,擁有 3D 顯示效果窗口
2.處理速度快,且沒有對象數限制,沒有光線數限制
3.具有更多分析功能
4.兼容度高,CAD 檔導入無破面,并支持圖形數字曲線建立
應用舉例:

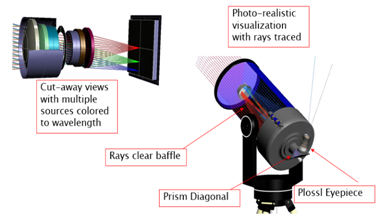

光機系統設計
FRED可以在它的3D窗口中添加各種光學元件,如透鏡/棱鏡/偏振片/分光鏡等,光源可選類型豐富。不僅如此,除了光學系統的建模,用戶甚至可以將機械系統一并整合到FRED中來,并對其光學特性進行針對性的分析和計算。

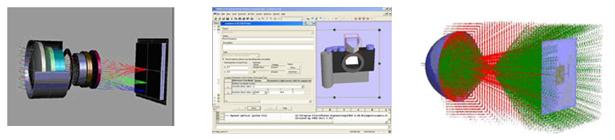

透鏡系統鬼像分析
FRED 提供了透鏡在實際應用時,所無法避免的現象 - 鬼像,可從透鏡設計軟件導入透鏡系統,依照需求設定多波長的光源,也可自行定義光線的序列近軸追跡方法,或是定義各透鏡表面的光學特性 ( 鍍膜/散射等 ) ,分析鬼像的不同光線路徑、鬼像的照度分析。
干涉測量系統
相干光 (Coherent) 傳遞及干涉測量系統的模擬,可以由 FRED 軟件分析出光的傳遞過程,分光 ( 分出參考光 ) 、以及分析一個相干光的干涉圖形,且 FRED 中的光源,也可以設定為高斯光束分布、相干光、偏振特性,使光源更符合實際的激光 。
照明和非成像系統

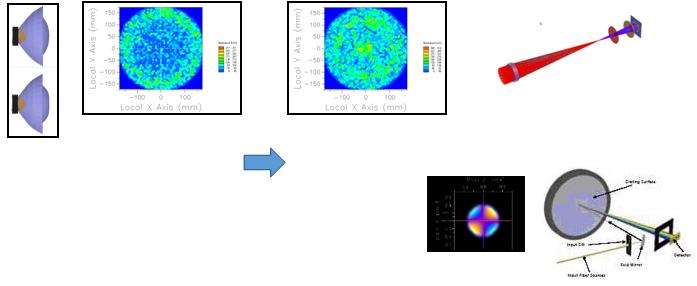

可以對光源反射罩或組合透鏡的面型進行優化,使得能夠在分析面上得到所需的照度分布,而且FRED可以生成照度分布圖,便于直觀的了解。另外,FRED還可以導入光源的光線文件,生成光線分布列表,快速建立自定義光源。
數組透鏡-光照度計算
在 FRED 可以用非序列追跡光線方式及相干光計算,可明顯的表示出 FRED 的分析結果,與實際系統是一致的。
分光儀
可利用 FRED 來建構、分析全像光柵分光儀 (Holographic Grating Spectrometer) ,設定出一個多波長的發光源,來進行一個范例的模擬及分析。
雜散光計算

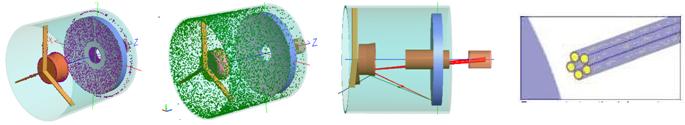

利用 FRED 來建構任何復雜的結構分析,并提供給詳細的分析結果,也可以精確地模擬出涂黑漆所產生的雜散光效應,看到雜散光形成及其路徑,還可以將雜散光的分析結果分類,導出所需的報表或圖形格式。
內視鏡與導光管
利用 FRED 的照明設計,來驗證醫學及顯示系統上的導光管,可對光線進行改變方向的特性。
FRED Optimum 簡介
FRED Optimum 是 FRED 最高版本。它包含了內置的混合優化模塊,并且擁有利用當今計算機高性能的多核處理器來增強光線追跡的能力。
FRED Optimum 的混合優化不同于透鏡設計軟件的優化。FRED 的新混合全面優化運算是非序列性的。允許多個變量同時優化,擁有 fractional weighting 性能以連接變量和利用多種內置優化函數,加上用戶自定義的腳本可以應對特殊需要;旌线\算擁有對在 FRED 中直接內建的或者從 CAD 軟件中導入的NURBS 表面進行全面優化的能力。優化方案允許用戶完全地控制變量、優化函數和優化方法,可以解決復雜的照明設計問題。
FRED內置優化模塊是其他 Non-sequential軟件絕無僅有的優化功能。這也是FRED軟件的重大突破!
|
