用于高NA顯微鏡成像的工程化PSF

顯微成像技術在最近的幾十年中得到迅速發展。 PSF（點擴散函數）通常不是像平面上的艾里斑。當對沿縱軸定向的偶極子源進行成像時，可以設計出一個甜甜圈形狀。 我們在VirtualLab Fusion中證明，當偶極子源的方向發生變化時，會獲得不同的非對稱PSF（不是艾里斑）。 此外，可通過在顯微鏡系統的光瞳平面中插入一定的相位掩模來獲得雙螺旋PSF [Ginni Grover et al., Opt. Exp. 2012]。通過這種工程化的PSF，甚至可以觀察到物體的微小散焦，即與傳統的成像方法相比，可以大大提高軸向分辨率。 我們通過在VirtualLab Fusion中應用商業顯微鏡鏡頭（Nikon）系統來演示此現象。

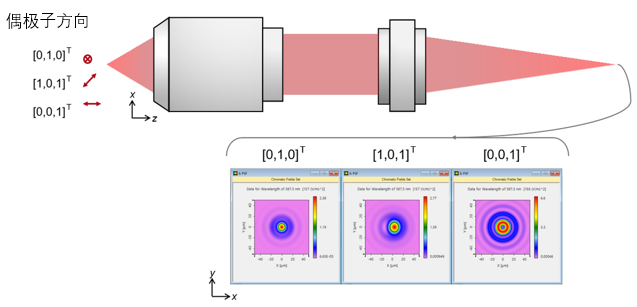

使用高NA顯微鏡系統分析偶極子源的PSF





在VirtualLab Fusion中，可以直接分析偶極子源的PSF。 該實驗證明了當偶極子源的方向改變時，PSF具有不同的形狀。

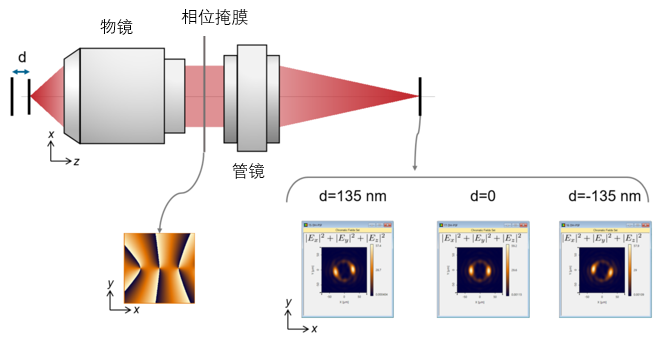

用于3D成像顯微鏡的雙螺旋PSF





在VirtualLab Fusion中，通過在高NA顯微鏡系統的光瞳平面中插入相位掩模，以簡單快捷的方式分析雙螺旋PSF。 結果表明，即使只有一點散焦（〜130 nm）的物點，雙螺旋PSF也會有旋轉。
