光柵的偏振分析

光柵是許多經典和現代光學系統的基本組成元件，如光譜儀和近眼顯示領域。光柵的一個特征是對入射光的偏振敏感性，以及通常情況下較強的矢量特性。

無論這種影響是否有益，快速物理光學軟件為您提供了幫助：首先，通過了一致的矢量處理，它不僅包括場和光柵本身，也包括可能包含光柵的光學系統。其次，Virtuallab Fusion提供了對光柵的矢量特征進行詳細的分析的必要工具。

在下面的示例中，我們將深入介紹偏振分析器——光柵光學平臺中的一個強大工具，允許用戶計算不同偏振狀態下光柵級次的衍射效率，并提供額外選項來研究波長和入射角的作用——以及傾斜光柵偏振效應的研究。

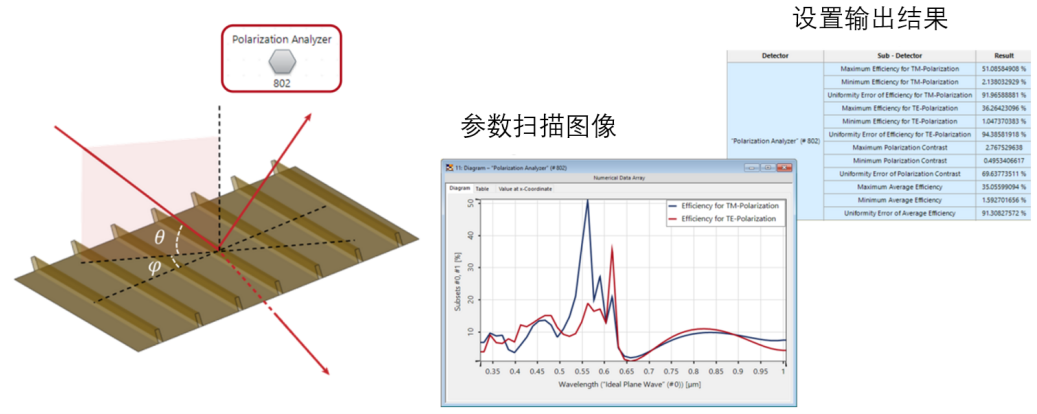

偏振分析器




此功能用例演示了偏振分析器分析和優化光柵結構的能力。

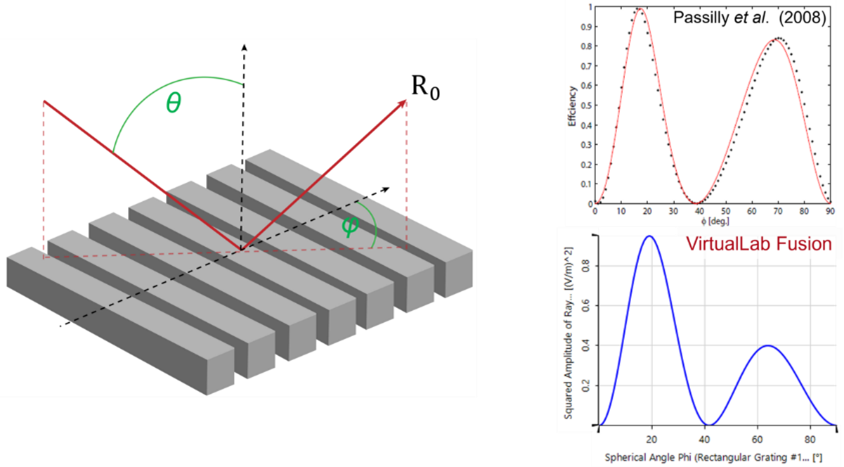

研究衍射級次的偏振狀態




VirtualLab Fusion能夠對光柵結構進行詳細分析，包括分析可能的衍射級次和偏振態的變化。
