光波導的足跡和光柵分析

快速物理光學軟件 VirtualLab Fusion 的光導工具箱提供了一系列工具，可幫助光學工程師處理涉及增強和混合現實應用的光導設備設計過程的許多不同階段。在我們最近的通訊中，我們已經介紹了一些有助于確定光導及其光柵區域充分布局的特性。



今天，我們轉向用于光導中光柵的最強大的系統設計工具之一：足跡和光柵分析工具。在它的許多功能中，不限于任何特定的布局，例如，它可以幫助可視化不同視場模式下的光束足跡與光柵區域的相互作用——這是一個重要的研究，考慮到光在光導內的復雜傳播。但最引人注目的是它能夠對光柵行為進行分析，然后可以用來配置單個光柵區域內光柵參數的平滑變化，以提高器件在均勻性和效率方面的性能。



用于AR/MR應用的光導足跡分析

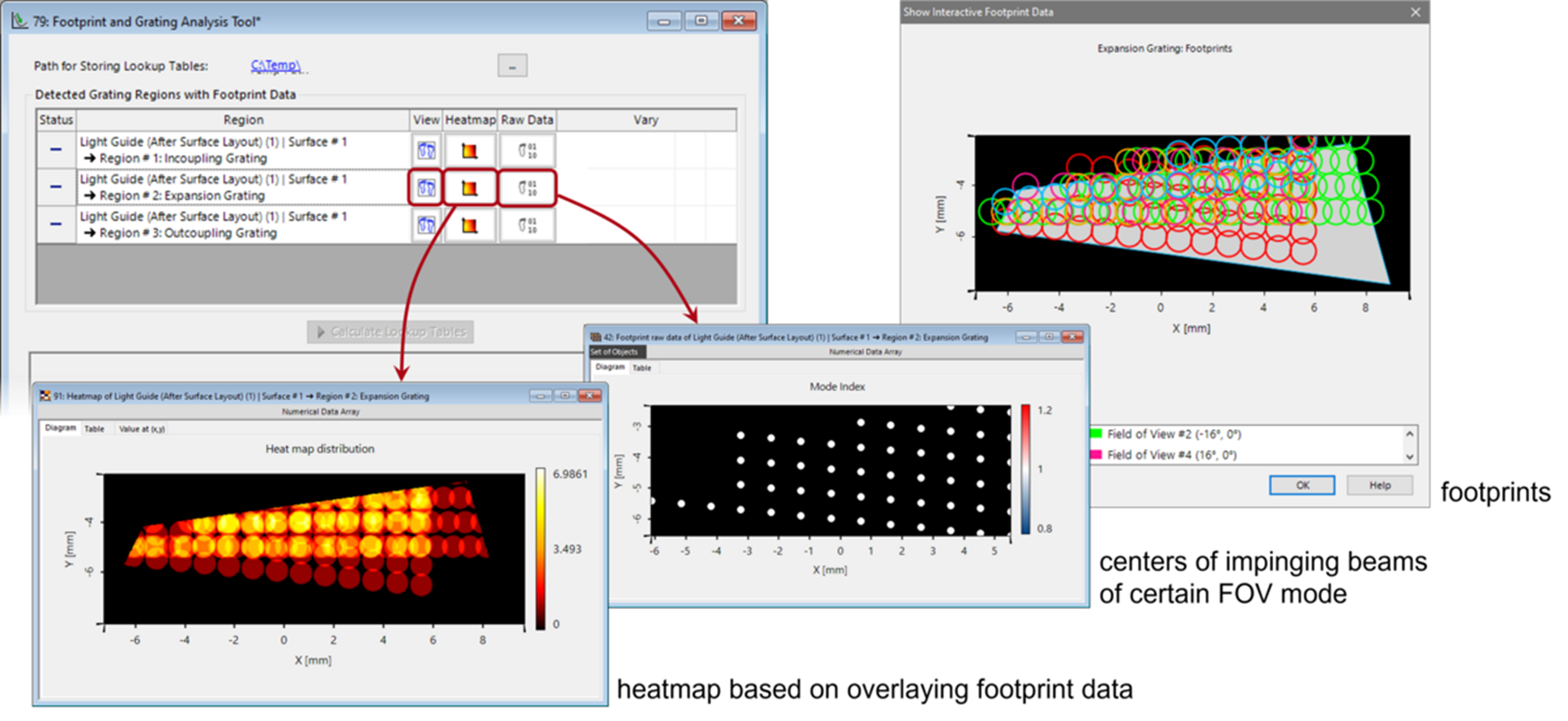

足跡和光柵分析工具允許光學設計師確定光將如何與光導的各種光柵區域相互作用。



光導的光柵分析與光柵參數的平滑調制

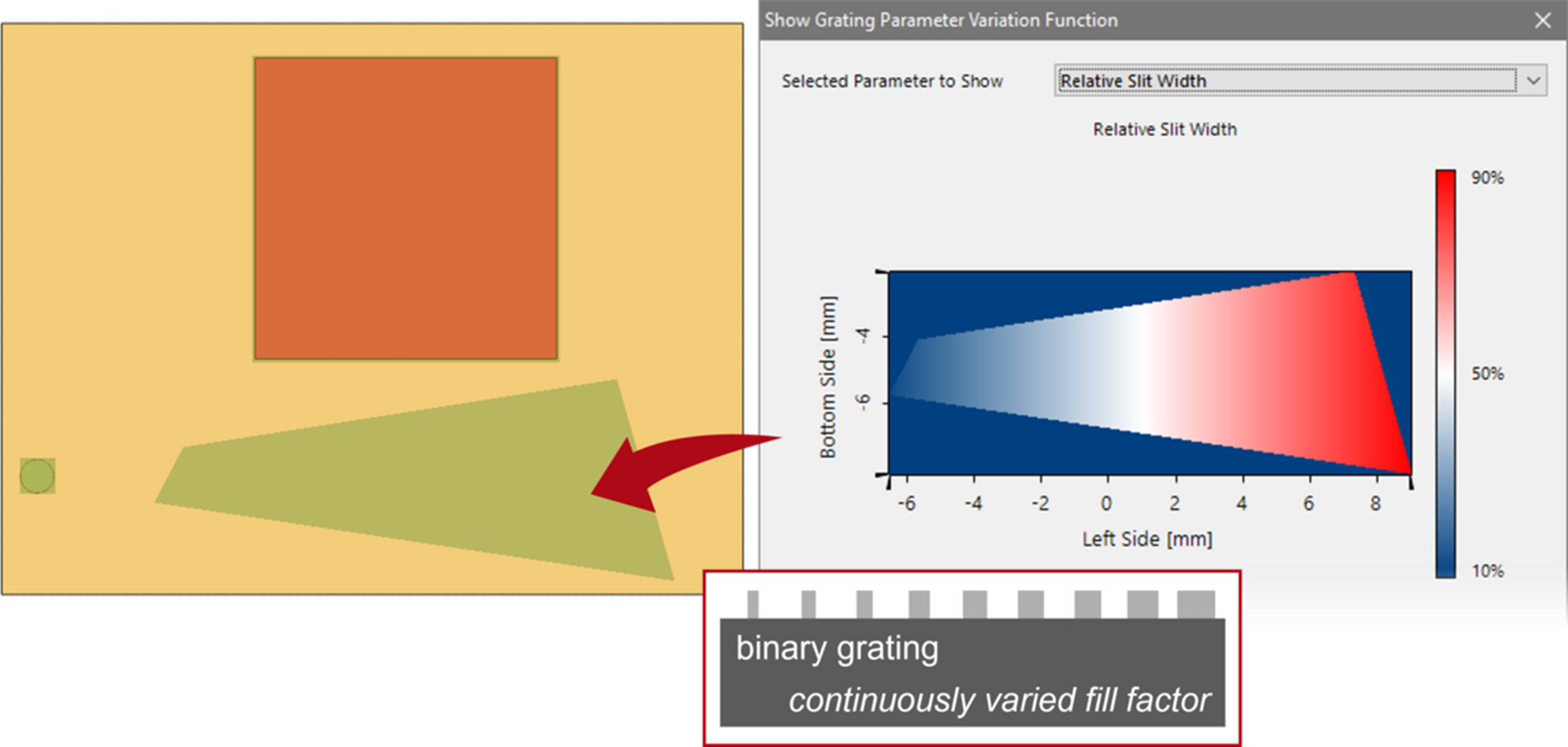

在本案例中，通過使用VirtualLab的足跡和光柵分析工具，將平滑變化的光柵參數引入到用于AR/MR應用的光導光柵區域。該工具還可以詳細研究特定光柵結構的偏振相關的衍射效率。
