光波導系統的性能研究

任何光學系統的設計過程都必須包括對系統性能的研究，這是一個關鍵步驟。當然，這包括用于增強和混合現實（AR/MR）領域的光波導設備，作為光學系統相對復雜的代表。根據不同的應用，“性能”可以由不同的評價函數定義。VirtualLab Fusion為光學工程師提供了一套有用的工具和探測器，用于研究系統的特性。



下面我們展示了兩個以光波導性能評估為中心的示例：一個具有2D瞳孔擴展的NED（“near to exe”）設備和人眼模型，用于計算MTF和PSF，另一個是關于橫向均勻性的表征。

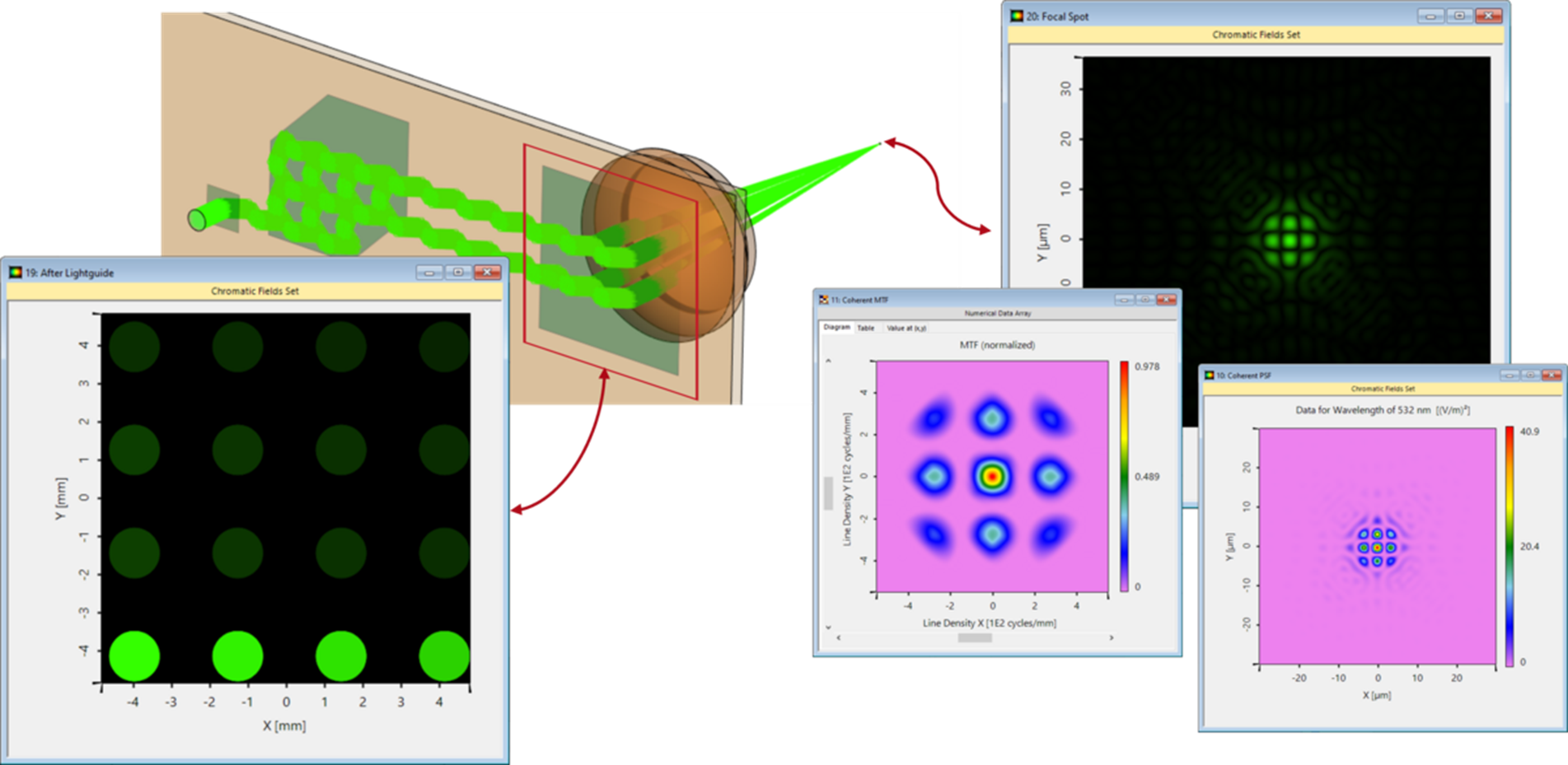

具有二維光瞳擴展的復雜光波導系統


提出了一種復合光波導系統，包括二維周期出瞳擴展器和耦出器中的傾斜光柵。評估了PSF和MTF以及橫向均勻性。



光波導系統均勻性檢測器




為了評估AR/MR器件領域中光波導系統的性能，眼動范圍中光分布的橫向均勻性是最關鍵的參數之一。這個用例展示了如何使用VirtualLab的一致性檢測器。
