光纖耦合系統的公差分析

摘要


在我們的上一期技術簡訊中，我們將焦點放在光纖耦合設置的參數優化上，采用快速物理光學建模和設計軟件 VirtualLab Fusion 為您提供的用戶友好型工具，以實現光纖耦合的最大效率，。然而，實踐中良好的光學設計的特征不僅在于可以最大化特定評價函數的參數的最佳組合。另一個關鍵方面是它的穩健性：由于設計過程中假設的條件在現實環境中無法完美滿足，因此合乎邏輯的下一步是分析系統幾何形狀的微小偏差如何影響整體結果。



為此，VirtualLab Fusion 中的參數運行允許用戶執行參數掃描。作為一個例子，我們分析了設計良好的光纖耦合透鏡在不同公差因素下的耦合效率，例如光纖末端位置的橫向偏移和耦合透鏡的傾斜。此外，下面提供了對參數運行的掃描模式的深入研究，其中研究了參數空間的二維區域（具有結果可視化的其他可能性）。



光纖耦合裝置的公差分析

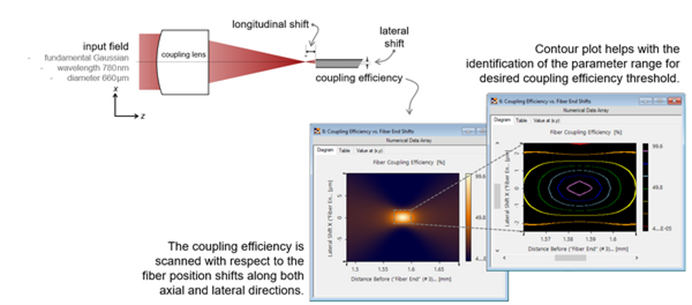

在光纖耦合光學裝置中，耦合效率是根據光纖末端位置偏移和透鏡傾斜等公差因素進行分析的。

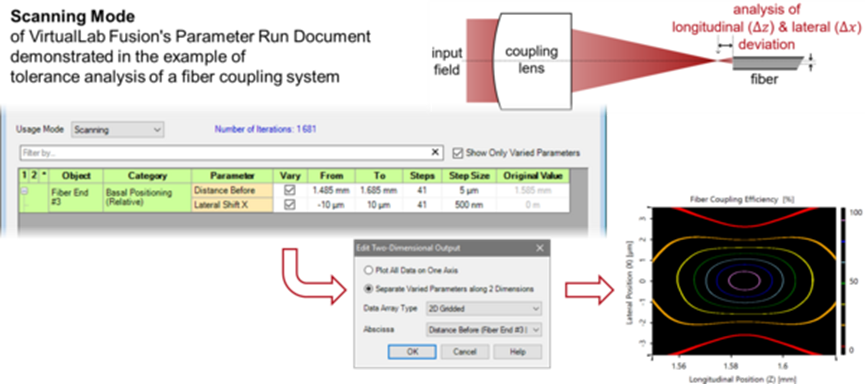

參數運行掃描模式





Parameter Run 文檔的掃描模式會生成一系列指定參數變化的所有組合的模擬，并提供適合的輸出選項。
