線性偏振光纖模式

為了總結我們關于光纖建模的系列文章，本周我們將介紹 VirtualLab Fusion 為其在該領域的用戶提供的另一套工具。 借助線性偏振 (LP) 光纖模式計算器，可以生成和研究分別描述在多模階躍或漸變折射率光纖中傳播的光纖模式的貝塞爾和拉蓋爾多項式。



相關的 LP 模式源可以與多光源結合使用，以將有限數量的這類模式一起配置為光學系統中的光源，這用來模擬離開給定光纖的場。 這可以模擬離開光纖的場將如何通過復雜光學系統的其余部分進行傳播，和如何轉換。


為了展示這些功能，我們選擇了一個更詳細地涵蓋 LP 光纖模式計算器的用例，以及另一個示例，該示例演示了某種像差組合如何使從我們的光纖源發出的模式的形狀發生改變。

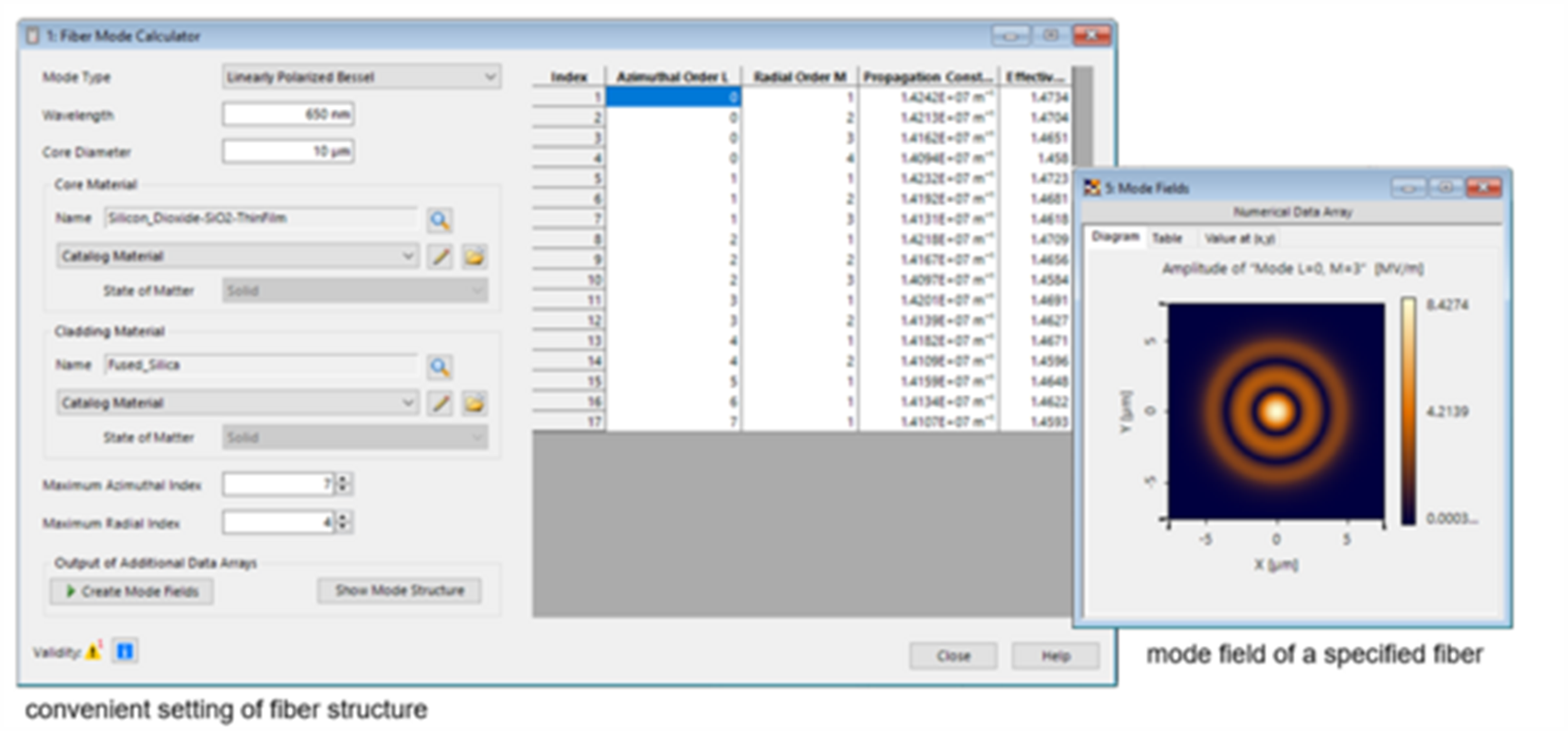

LP 光纖模式計算器



光纖模式計算器可用于計算可在單芯階躍折射率光纖或無限拋物線型漸變折射率光纖中傳播的線性偏振 (LP) 模式。

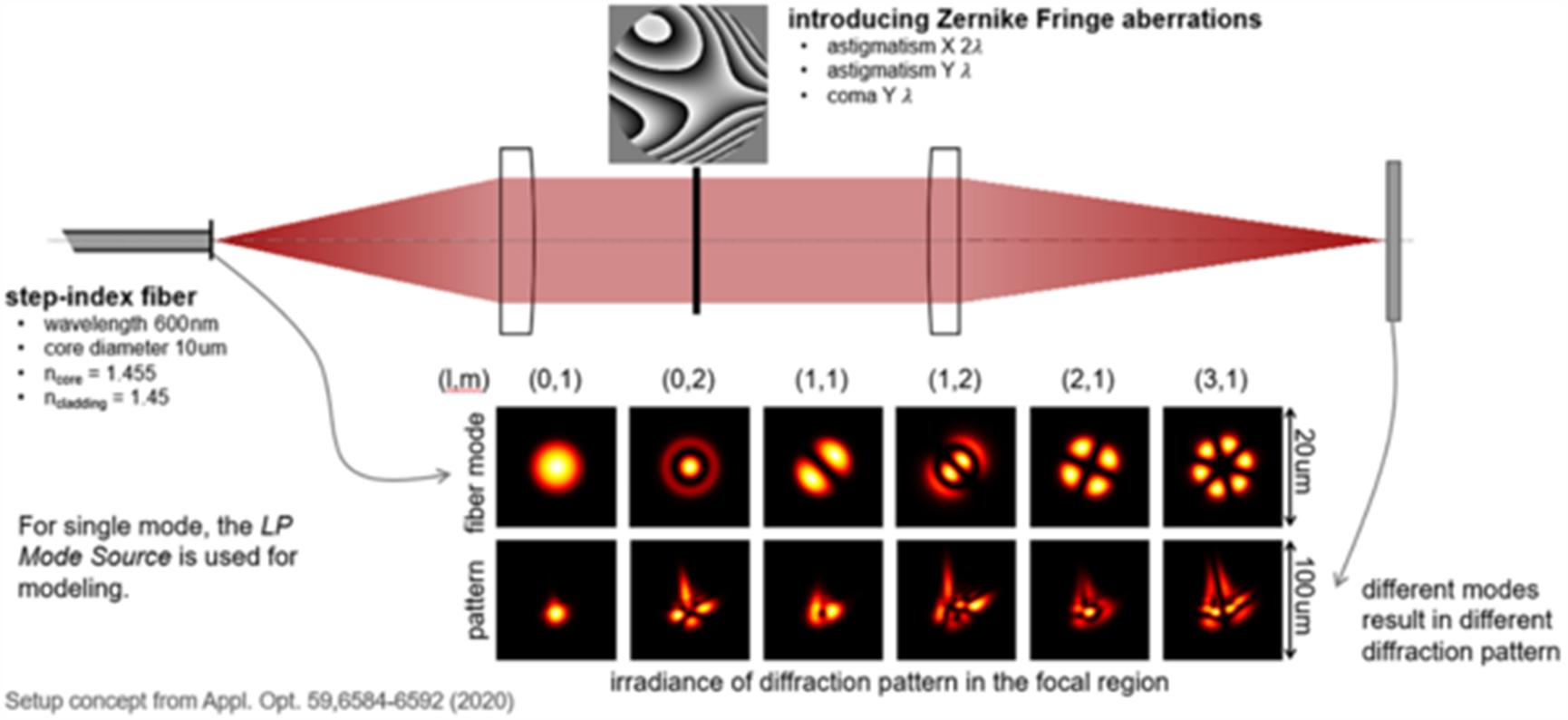

來自光纖光源的聚焦模式的像差效應




在這個用例中，我們演示了由階躍或漸變折射率光纖產生的一組模式的形狀，以及它們組合產生的總場，如何受到具有像差的光學系統的影響。
