3D系統可視化

快速物理光學建模和設計軟件VirtualLab Fusion提供了特定的工具，可以生成與經典光線追跡相當的結果，以獲得光學系統幾何結構以及各個元件相對于彼此的位置的基本了解。在最新版本2023.1中，這些工具已經進行了全面改革，使它們更易于使用。我們還加入了新的功能，比如在光標周圍顯示放大鏡，或者在文檔邊緣顯示全尺寸標尺，自動跟蹤鼠標光標的x和y位置。在下面的示例中，您可以找到對工具本身的深入描述和F-Theta透鏡的應用示例。



光學系統的3D-可視化

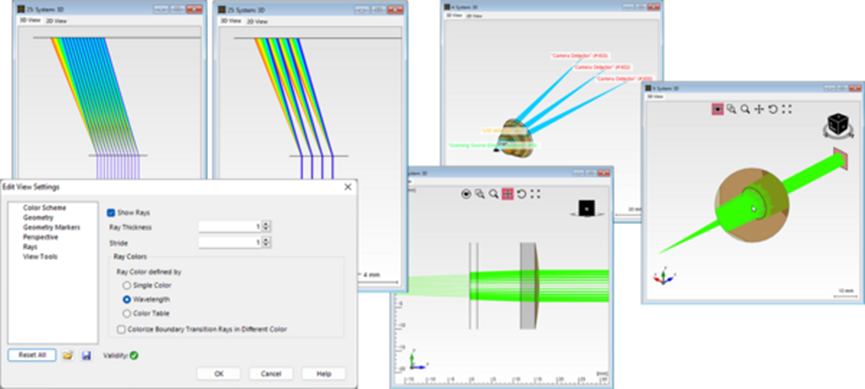

VirtualLab Fusion提供的工具可以實現光學系統的3D可視化，因此可以用于檢查元件的位置，以及快速了解系統內部的光傳播情況。



F-Theta掃描透鏡的性能評估

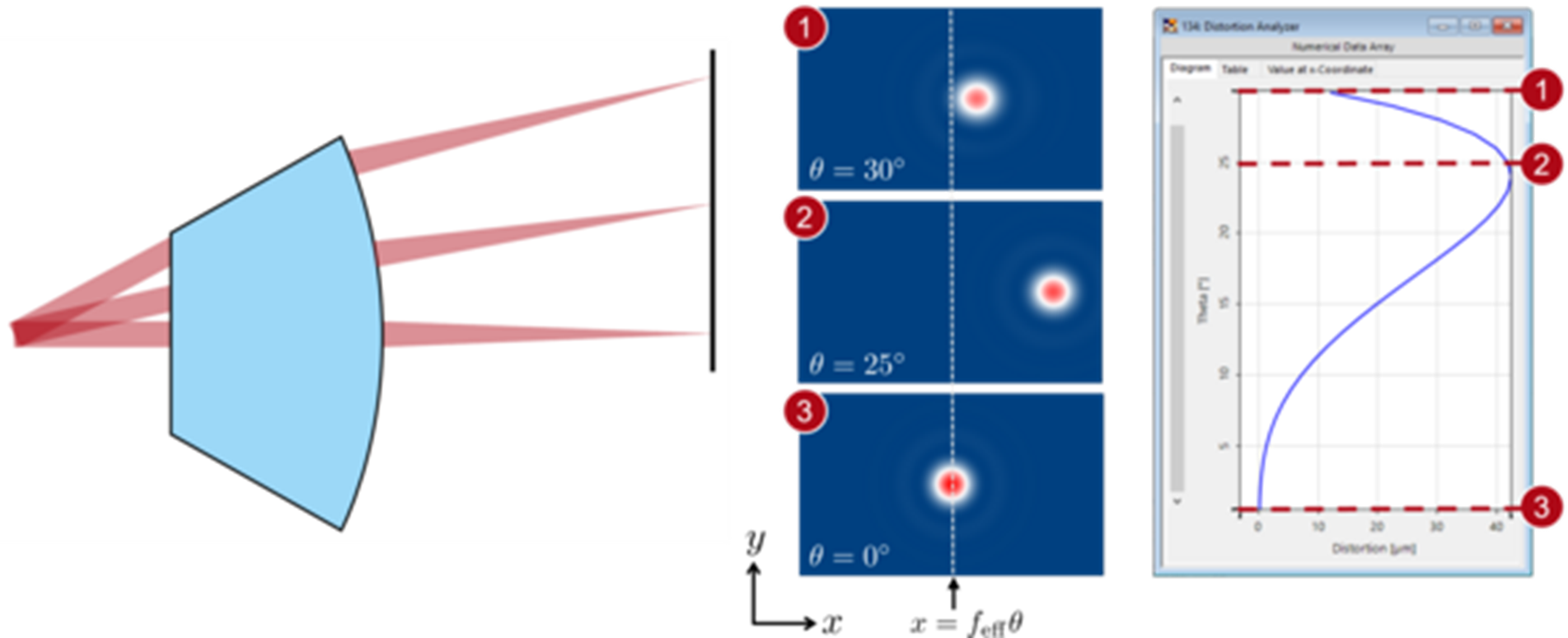

利用VirtualLab Fusion中的掃描光源，通過測量不同掃描角度下焦點光斑位置和光斑大小的偏差，分析了F-Theta透鏡的性能。
